Schroef met dubbele schroefdraad maakt slanke houtconstructies mogelijk

Beeld: HECO-Schrauben

In de nieuwbouw, maar ook bij renovaties, moeten dragende balken, zoals ondersteuningen, kolommen en wanden, vaak hoge drukkrachten verdelen. Vanwege deze krachten zijn robuuste balken een logische keuze, maar dit is optisch meestal niet de mooiste oplossing. Slanke balken genieten vaak de voorkeur. Deze moeten echter eerst versterkt worden, willen ze de lasten kunnen dragen. Wanneer een schroef met dubbele schroefdraad, zoals de HECO-TOPIX-CC, op de juiste plekken gemonteerd wordt, kan deze een effectieve en materiaal besparende oplossing bieden.

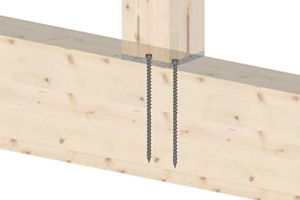

Bij een oplegging wordt een drukverdeelplaat uit staal tussen de houten steun en de daaronder liggende dwarsbalk gemonteerd. Voor deze versterking kan de constructeur met behulp van de calculatiesoftware van HECO, HCS 3.0, het aantal schroeven, de afmeting een het aantal steunpunten van de draagbalk berekenen. Bij de montage worden vervolgens de opleggingen gemarkeerd en de bevestigingspunten van de schroeven aangegeven. Belangrijk is dat de schroefkop van de schroef volledig verzinkt, maar niet te diep, in het oppervalk van de draagbalk wordt aangebracht. Dankzij de juiste bevestiging van de HECO-TOPIX-CC wordt voorkomen dat de steun door de hoge druk in de dwarsbalk gedrukt wordt. De drukverdeelplaat moet aan de onderkant, de kopse kant, van de steun gemonteerd worden. Mede omdat deze plaat tevens het indringen van de schroefkoppen van de HECO-TOPIX-CC in het kopse hout van de steun voorkomt. Daarna kan de houten steun met de staalplaat direct op de geplande opleggingspunten van de draagbalk bevestigd worden.

De versterking van de dwarsbalken door het inschroeven van de HECO-TOPIX-CC is een eenvoudige en gebruiksvriendelijke maatregel. De kleine cilinderkop van de schroef neemt aan de oppervlakte de krachten op en voert deze af via de complete lengte van de schroefdraad. De volledige schroefdraad verdeelt vervolgens alle kracht via een groter oppervlak. Doordat de HECO-TOPIX-CC veel kracht kan opnemen, zijn ze dus zeer geschikt voor smalle houten balken en slanke houtconstructies. De schroeven worden onzichtbaar in het hout verzonken. Hierdoor ontstaan optische, maar ook brandveilige voordelen.

Geschreven door: Maarten Lowie, importeur van HECO-schroeven voor Jac.Lowie & Zoon bv
